數控機床的工作原理是什么？

數控機床是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，從而使機床動作數控折彎機并加工零件。

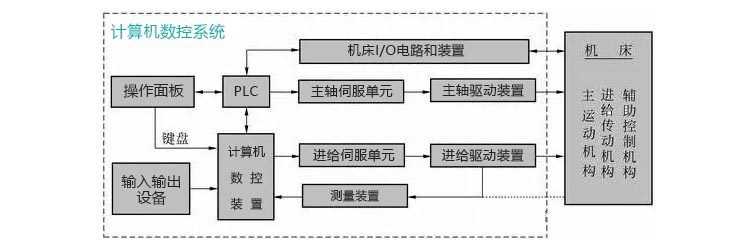

數控機床的機床本體與傳統機床相似，由主軸傳動裝置、進給傳動裝置、床身、工作臺以及輔助運動裝置、液壓氣動系統、潤滑系統、冷卻裝置等組成。但數控機床在整體布局、外觀造型、傳動系統、刀具系統的結構以及操作機構等方面都已發生了很大的變化，這種變化的目的是為了滿足數控機床的要求和充分發揮數控機床的特點。

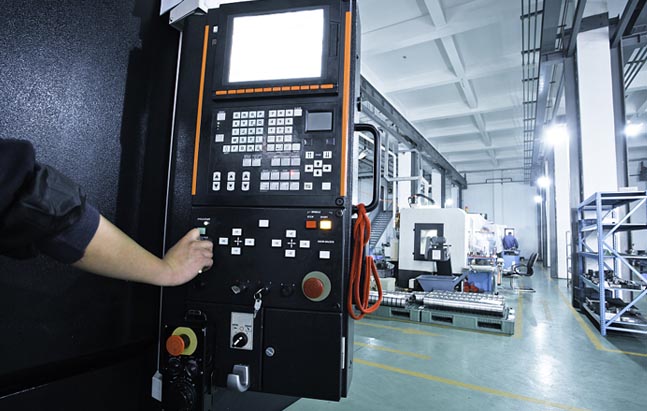

(1)、CNC單元
CNC單元是數控機床的核心，CNC單元由信息的輸入、處理和輸出三個部分組成。CNC單元接受數字化信息，經過數控裝置的控制軟件和邏輯電路進行譯碼、插補、邏輯處理后，將各種指令信息輸出給伺服系統，伺服系統驅動執行部件作進給運動。

(2)輸入/輸出設備
輸入裝置將各種加工信息傳遞于計算機的外部設備。在數控機床產生初期，輸入裝置為穿孔紙帶，現已淘汰，后發展成盒式磁帶，再發展成鍵盤、磁盤等便攜式硬件，極大方便了信息輸入工作，現通用DNC網絡通訊串行通信的方式輸入。

輸出指輸出內部工作參數（含機床正常、理想工作狀態下的原始參數，故障診斷參數等），一般在機床剛工作狀態需輸出這些參數作記錄保存，待工作一段時間后，再將輸出與原始資料作比較、對照，可幫助判斷機床工作是否維持正常。

(3)伺服單元伺服單元由驅動器、驅動電機組成，并與機床上的執行部件和機械傳動部件組成數控機床的進給系統。它的作用是把來自數控裝置的脈沖信號轉換成機床移動部件的運動。對于步進電機來說，每一個脈沖信號使電機轉過一個角度，進而帶動機床移動部件移動一個微小距離。每個進給運動的執行部件都有相應的伺服驅動系統，整個機床的性能主要取決于伺服系統。

(4)驅動裝置驅動裝置把經放大的指令信號變為機械運動，通過簡單的機械連接部件驅動機床，使工作臺精確定位或按規定的軌跡作嚴格的相對運動，最后加工出圖紙所要求的零件。和伺服單元相對應，驅動裝置有步進電機、直流伺服電機和交流伺服電機等。伺服單元和驅動裝置可合稱為伺服驅動系統，它是機床工作的動力裝置，CNC裝置的指令要靠伺服驅動系統付諸實施，所以，伺服驅動系統是數控機床的重要組成部分。

(5)可編程控制器
可編程控制器 (PC，Programmable Controller) 是一種以微處理器為基礎的通用型自動控制裝置，專為在工業環境下應用而設計的。由于最初研制這種裝置的目的是為了解決生產設備的邏輯及開關控制，故把稱它為可編程邏輯控制器( PLC， Programmable Logic Controller)。當PLC用于控制機床順序動作時，也可稱之為編程機床控制器( PMC， Programmable Machine Controller )。PLC己成為數控機床不可缺少的控制裝置。CNC和PLC協調配合，共同完成對數控機床的控制。

(6)測量反饋裝置
測量裝置也稱反饋元件，包括光柵、旋轉編碼器、激光測距儀、磁柵等。通常安裝在機床的工作臺或絲杠上，它把機床工作臺的實際位移轉變成電信號反饋給CNC裝置，供CNC裝置與指令值比較產生誤差信號，以控制機床向消除該誤差的方向移動。

工作原理
使用數控機床時，首先要將被加工零件圖紙的幾何信息和工藝信息用規定的代碼和格式編寫成加工程序; 然后將加工程序輸入到數控裝置，按照程序的要求，經過數控系統信息處理、分配，使各坐標移動若干個最小位移量，實現刀具與工件的相對運動，完成零件的加工。
