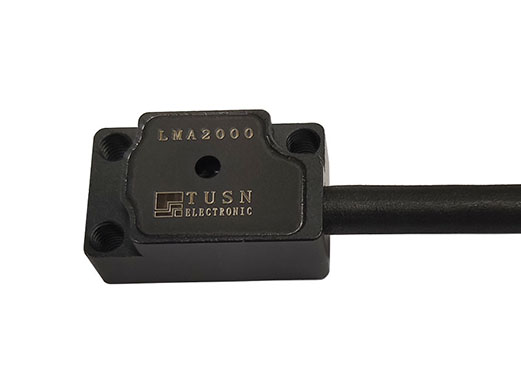

LMA增量式磁柵編碼器

LMA INCREMENTAL MAGNETIC GRID ENCODER

高系統精度，高重復精度；

High system accuracy and high repeatability;

高分辨率，(磁距 2mm，分辨率最小可以 0.0305um)；

High resolution, (magnetic distance 2mm, minimum resolution can be 0.0305um);

可定制的最高輸出頻率，（最大輸出頻率可達 5000KHz）；

The highest output frequency that can be customized, (the maximum output frequency can reach 5000KHz);

智能告錯指示燈,顯示編碼器工作狀態

Intelligent error indicator, showing the working status of the encoder

工業標準數字信號(A+,A-,B+,B-,Z+,Z-),標準RS422差分信號

Industry standard digital signal(A+, A-, B+, B-, Z+, Z standard RS422 differential signal

高品質連接線，編織屏蔽線，耐折彎，耐磨，抗干擾；

High-quality connecting wire, braided shielded wire, resistant to bending, abrasion and interference;

非接觸式測量，耐灰塵、耐磨損、耐沖擊、抗振動、抗磁場干擾；

Non-contact measurement, resistant to dust, abrasion, impact, vibration, and magnetic interference;

防護等級高，耐油，灰塵，潤滑劑等污染

High protection level, resistant to oil, dust, lubricants and other pollution

高間隙公差，任意測量長度；

High clearance tolerance, arbitrary measuring length;

體積小，適用于小安裝空間

Small size, suitable for small installation space.

特性
features
技術參數
Technical parameters
備注
Notes

供電電壓
Supply voltage
5V +/-5%

磁間距
Magnetic distance
2+2mm

分辨率
Resolution
0.5μm

重復精度
Repeat accuracy
±1μm

輸出頻率
Output frequency
2500KHz

最大速度
Maximum speed
4m/S（可按客戶定制)
Can be customized

線纜
Cable
8芯屏蔽線
8 core shielded wire

接線方式
Wiring
直接出線
Straight out

輸出形式
Output form
RS422

LED狀態指示
LED status indication
紅/綠色
Red / green

電流
Electric current
小于40mA
Less than 40mA

防護等級
Protection level
IP67

可訂制參數
Customizable parameters
分辨率,輸出頻率,計數方向,線纜長度

Resolution, output frequency, counting
direction, cable length

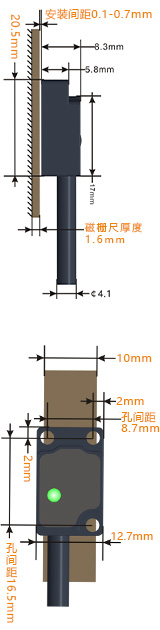

機械特性：
電氣特性：

金屬鋁外殼
電纜柔性好，耐磨

兩個M3螺紋孔固定
信號具有良好的穩定性

?4.1 ± 0.1 mm，PUR高柔性，屏蔽8線電纜；耐用性
每個磁極距周期性產生零位信號

工作溫度：-20℃-70℃

儲存溫度：-20℃-80℃

Mechanical characteristics:
Electrical characteristics：

Metal aluminum shell;
Good cable flexibility and wear resistance

Two M3 tapped holes
The signal has good stability

?5.0 ± 0.1 mm, PUR high flexibility, shielded 8-wire cable; durability.
Each pole distance periodically generates a zero signal

Working temperature: -20 ℃ -70 ℃

Storage temperature: -20 ℃ -80 ℃

注：
1，編碼器的精度與讀數頭與磁柵尺的距離高度有關（建議0.3mm比較適合）；
2，當傳感器距離磁帶過遠時；運動速度過快，沒有感應磁柵尺，會告警紅色LED燈點亮，正常工作時是綠
色LED點亮

安裝和調試要點，詳見產品說明書

Installation and commissioning, see product specifications
