一文帶你了解磁柵尺的材質和特點

磁柵尺是磁柵數顯系統的基準元件。顯然，波長就是磁柵尺的長度計量單位。任一被測長度都可用與其對應的若干磁柵波長之和來表示。

磁柵尺的尺體可由滿足一定要求的硬磁合金制成。也可由表面鍍上一層硬磁合金的磁性材料制成。對制成磁柵尺的硬磁合金磁性材料的性能應有如下要求：

1、良好的磁性能。材料應具有較大的剩磁和矯頑力，即材料的磁滯回線應較胖大。

2、良好的磁均勻性。材料的磁性能越均勻越好，以保證錄磁后的剩磁幅值相等，否則將影響磁柵的精度。

3、良好的磁穩定性。料錄磁后的剩磁強度應不會有隨著時間的延伸而很快減弱的性能。

4、良好的力學性能。材料應具有較高的機械強度、硬度和耐磨度，易于機械加工及不易受外界溫度和濕度變化。

5、一定的頻率特性。能保證在一定的剩磁強度的要求下錄上所需頻率（波長）的磁波。

標簽：磁柵尺 磁柵控制器 數顯角度測量儀 數字位置指示儀 磁性位移測量儀儀器儀表

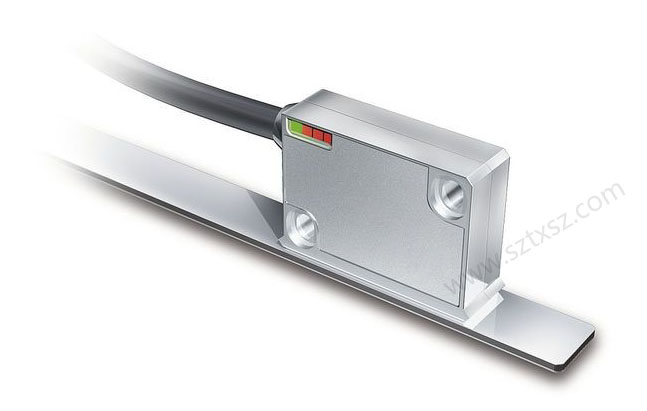

磁性尺測量系統專為線性位移測量而設計。磁柵尺經濟、效率，特別適用于長距離的測量。特別適用于如油污，切削屑，震動等惡劣環境。磁柵尺依應用性質不同可定義出兩個不同的系統。

磁柵尺測量系統：使用于線性位移測量并于顯示器顯示測量值磁性編碼器：使用于線性位移測量并將位移量轉換為對應的脈波數輸出給PLC或控制器。

磁柵尺特點：

精度高：磁柵尺分辨率可達0.0002MM，系統精度0.01MM。

信號強：磁柵尺讀頭輸出信號為24VPP輸出，可以直接給二次設備，如PLC，記數器等。

磁柵尺信號輸出形式多：PP/OP/LD/TTL; SSI/RS485/RS422 （5V，24V） 1V~~正弦波信號 4-20MA電流信號 0-10VDC 電阻多種形式磁帶磁性穩定，使用壽命長，10年不丟磁產品齊全。

分辨率：0.0002MM，0.001MM，0.01MM，0.025MM，0.04MM，0.1MM，0.25MM，1MM。

防護等級高：IP67，可直接工作于油，水，100度高溫等惡劣環境。
