詳解磁柵尺的工作原理及作用

利用與錄音技術相似的方法，通過錄磁頭在磁性尺（或盤）上錄制出間隔嚴格相等的磁波這一過程稱為錄磁。已錄制好磁波的磁性尺稱為磁柵尺。磁柵尺上相鄰柵波的間隔距離稱為磁柵的波長，又稱為磁柵的節距（柵距）。

磁柵尺的工作原理
非接觸式掃描磁場，并將模擬測量值轉換為絕對或增量輸出信號。作為完整的測量系統，該磁性測量技術，尤其是非接觸測量技術適用于線性和徑向位置的檢測，同樣也適用于轉數或角度的檢測。在工業極端條件下的測量對穩定性和可重復性要求很高，正是在此方面，磁柵尺解決方案值得您考慮和選擇：灰塵、油脂、振動、沖擊和溫度都不是障礙。磁柵尺作為一種開放式的、堅固耐用的磁性測量系統，這種集成了信號轉換模塊的磁性傳感器具備直接數字信號輸出裝置，與磁尺結合使用，形成了一個開放而且可靠的線性測量系統。

磁柵尺的特點和精度

磁柵尺讀數頭：
分辨率：0.025mm、0.01mm、5μm、1μm、0.5μm
輸出　：LINE-DRIVER、PUSH-PULL
線長　：1米、2米、10米

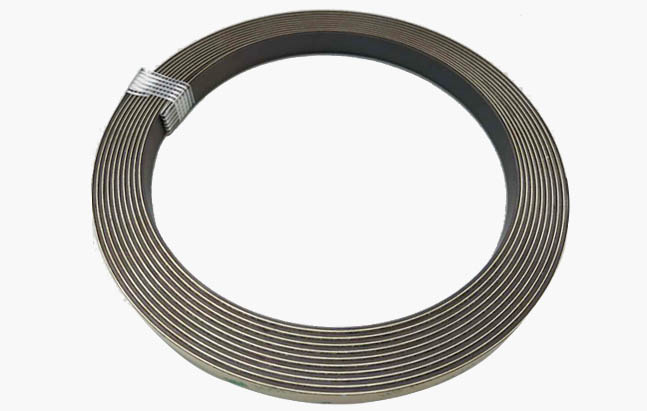

磁柵尺帶：
磁柵尺精度：±10μm/m、±15μm/m、±30μm/m
磁柵尺長度：Max32M
磁間距：1+1mm、2+2mm

磁柵產品優點：
非接觸式測量，無背隙問題
高抗污染能力
安裝簡易，安裝允許誤差大
價格便宜

磁柵尺主要市場:
金屬加工設備建材機械、木工機械。

磁柵尺的作用:
磁性尺測量系統專為線性位移測量而設計。磁柵尺經濟、效率，特別適用于長距離的測量。特別適用于如油污，切削屑，震動等惡劣環境。磁柵尺依應用性質不同可定義出兩個不同的系統。

磁柵尺測量系統：使用于線性位移測量并于顯示器顯示測量值磁性編碼器：使用于線性位移測量并將位移量轉換為對應的脈波數輸出給PLC或控制器。
